مخملية غسالة جذافه التجفيف/جنبا إلى جنب التجفيف & الإعداد

المخملية غسل آلة التجفيف Stenter / متحدة التجفيف والإعداد

KZM180-420 المخملية غسل آلة التجفيف Stenter

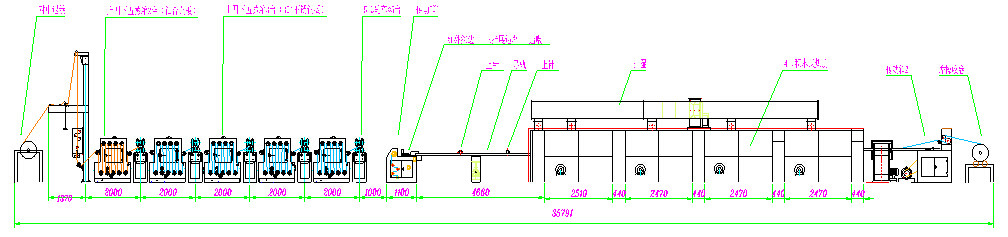

FLOW الفني

التقاعد تتبع قماشا إطار المتابعة 4 بنسبة 5 الباخرة (سبائك التيتانيوم ورقة) * 2 + 512 padder * 2 - بزيادة 4 بنسبة 5 الباخرة (SS304 ورقة) * 3 + 512 padder * 3 منصة -bridge -stenter رئيس - إبرة جهاز تتبع ترسيم - في 4 ^تشرين وضع الكهربائية غرفة التدفئة stentering - رش الرياح لتبريد - المدى إبرة - الجر - بكرات مزدوجة ترسيم الاحتكاك يستغرق (مع مؤشر طول

تقنية معلمة رئيسية

1. عرض فعال: 1800 مم
2. اتجاه الآلة: الأيسر أو الأيمن (اختياري من قبل العميل)
3. سرعة الجهاز: 2-20 م / دقيقة (30-40 م / دقيقة الاقتباس هو 303144 $، زاد طول 12 م)
4. وضع ناقل الحركة: AC تزامن وتيرة تحويل محرك متغير السرعة
5. ضغط البخار: 0.2-0.4Mpa
6. الهواء المضغوط: 0،2-0،4 ميغاباسكال
7. ضغط المياه: 0.2 ميجا باسكال
8. المسار: المسار الرأسي وchain.Pin tentering
9. القماش في وسيلة للخروج: العرض مفتوح في، انقر نقرا مزدوجا بكرة الاحتكاك يستغرق
10. غرفة الكمية ودائرية الكمية مروحة: 4 غرفة (3M / غرفة)، 8 * 4KW مروحة دائرية.
11. انتقال السلطة الرئيسية: 15 كيلوواط
12. الطاقة المركبة: 265.1 KW، الاستعمال العادي 180 KW.

الجهاز الرئيسي هيكل تقرير اخبارى

• في إطار من القماش

تتكون من أنبوب إلى القماش، القماش الموتر، الأشعة تحت الحمراء جهاز توسيط، بكرة التوجيهية، قناة إطار من الصلب الخ

• تناول الأسطوانة:

قاعدة والأنشطة يستغرق بكرة تبني قناة الصلب هيكل لحام، consiting الأنشطة يستغرق إطار الدوارة، وقاعدة، يدوي جهاز توسيط، مغزل.

• MHX523 العرض مفتوح غسالة:

مجلس الجانب مربع يعتمد 3mm ورقة سبائك التيتانيوم التعامل مع القطع بالليزر، NC بالقطع، سطح بالرصاص peening.Guide بكرة Ф150mm، 2mm في صفائح من الفولاذ المقاوم للصدأ و2mm في الكربون الصلب ورقة مركب طلاء roler.Guide بكرة بزيادة 4 أسفل 5.Up بكرة يتبنى تحمل الفولاذ المقاوم للصدأ كتلة، وختم الميكانيكية. فتحة مع التدفئة غير المباشرة البخار والتدفئة موحدة، دليل الافراج water.Flank مع الحرارة، وسطح الأرض إلى زاوية 45، للمراقبة.

• 512 padder:

يصل التعبئة هيكل (فولاذ بكرة أسفل، بكرة مطاطية تصل، والصيانة)، ويلقي frame.It الحديد استخدام التروس تخفيض جيانغسو Guomao GUOTAI وmotor.Padder تحمل تتبنى الولايات المتحدة الأمريكية تيمكين bearings.Piston اسطوانة الهواء الصحافة، تعمل بالهواء المضغوط وقوف السيارات قامت مع قفل الأسطوانة في حالة فقدان الضغط الناجم عن بعد بكرة مطاطية دنت production.Self المصنوعة من الصلب غير القابل للصدأ السيطرة peneumatic box.Euipped مع الضغط تنظم صمام، وقياس الضغط، وعكس صمام أمام etc.In من حيز padder مجهزة 125 ملم Acrylonitrile- بوتادين لفة المطاط الانحناء.

• نوع الغرفة:

① الهواء الساخن ciculation الصغيرة من خلال مرور الهواء رأسه ضربة fabroc لوجه، الامم المتحدة وهبوطا تدفق الهواء مرور الهواء يمكن adjust.Building كتلة 4 غرفة تثبيت 2 الجماعي fans.Front العادم 2 غرفة ومجموعة واحدة، والسلطة هي 2.2KW، وراء 2 الغرفة هو مجموعة واحدة مع قوة 2.2 كيلووات، لوحة العزل الحراري خارج يتبنى خفض الميزانية 1.2 ملم البرد سمك. العزل الحراري طبقة سماكة 100 مم، الصوف الصخري أو الألياف الزجاجية.

② في غرفة تثبيت المبرد واحد، اثنين من المشجعين cicular، droven من ارتفاع درجة حرارة المحرك مقاومة.

③ صافي تصفية خلف المبرد، ومناسبة لتنظيف بعد stoping من، وتحسين كفاءة الحرارة.

④ المجلفن حقن القناة حماية انخفاض بقع الصدأ. الجلسة الكاملة لها تطبيقات في التنظيم، وضبط حجم الهواء صعودا وهبوطا.

• محرك الأقراص والمسار الرئيسي النظام: إلى من القماش تمتد المسار، ميلان محرك السيارات خدد رمح، مربع التوربينات، بما في ذلك محرك سلسلة لوحة إبرة أو مقاطع القماش من خلال المسار الرأسي وسلاسة، وسلسلة لديها بشكل دائم لافتات التوتر device.Rail، استخدم الجماعية نقل HongFang اثنين من رئيس لديه جهاز منفصل التشذيب، المخفض المحرك وجهاز عكس قبل كل شيء في ومريحة في التركيب والصيانة.

1. Peneumatic صمام تنظيم فوق غرفة chamber.Two يكون صمام واحد، والتحكم في درجة الحرارة ضوابط أداة فتح صمام تنظيم peneumatic في السيطرة على درجة الحرارة، والتحكم في درجة الحرارة الدقة ± 2 ℃.
2. التبريد والملابس يسقط النظام: تبريد الرياح (5.5KW)، قماش يستغرق تعتمد مزدوج بكرة الاحتكاك يستغرق ما يصل.

معدات كهربائية

1. التحكم بالسيارة الجهاز يعتمد PLC تردد السيطرة التزامن تحويل transmission.Circuit الكسارة، قواطع وأجزاء رئيسية أخرى تعتمد SIEMENS أو شنايدر العلامة التجارية مشاهير.
2. الكهربائية قذيفة تابوت مجلس الوزراء: الهيكل الصلب، باب واحد الأمامي، وراء مختومة بدون باب والاسمنت سطح البلاستيك، وأعلى مع مروحة تدفق محوري لوحة الغلاف منع drops.Single الكهربائية البعد تابوت (الوحدة: مم): الطول × العرض × سماكة 2000 * 800 * 450
3. الرئيسية تحويل تردد الإرسال: ميتسوبيشي (أو الطلب من قبل العملاء) .Fan تحويل التردد يعتمد دانفرس الدنمارك مملوكة بالكامل العلامة التجارية للشركة.
4. درجة حرارة أداة التحكم: Omoron (أو الطلب من قبل العملاء).
5. دائرة التحكم: شبكة الكهرباء من المحولات المعزولة المقدمة، 220V.
6. تعمل الدائرة: كل عملية التبديل وتشغيل العاكس وصول إشارة PLC تبديل محطة الإدخال.

يحددها المستخدم أجزاء:

المواد المثبتة، شبكة الإجمالية، pepeline، الكابلات، والإضاءة، وضواغط الهواء، خط أنابيب تحولت، مصدر الحرارة، ومنذ سحبت مع لاصق، سيارة من القماش والمعدات نتيجة طبيعية أخرى.
