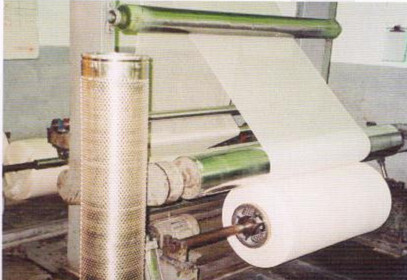

1.5KW الشاش آلة خلط / تجوب وتبيض آلة الصلب الملحومة

آلة خلط الشاش KD000-120

KD000-120 آلة الشاش التجميع / تجوب وتبيض آلة / التجميع المستخدمة لالشاش

1. التطبيق:

هذا الجهاز يمكن أن تستخدم لخلط من الشاش الطبي قبل تجوب والتبييض.

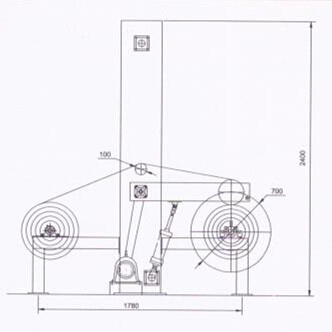

1. عملية -flow: Debatching → أجزاء (الرجوع إلى الرسم المرفق)

2. المواصفات الرئيسية

• عرض النسيج: ≤1200mm
• السرعة الميكانيكية: 10 ~ 70M / دقيقة
• نوع الجهاز: اليد اليسرى أو اليد اليمنى
• لف قطر: 700MM
• متوفر الهواء المضغوط: ≤0.4MPa
• سحب الطريقة: AC تحويل التردد
• مجموع الطاقة: 1.5KW

ميزة 3. هيكل:

وهو يتألف من إطار آلة الانتقالية الأسطوانة دليل وقطع الإرسال، جهاز ضغط هوائي، مبادرة ضغط الأسطوانة ولف بكرة، محور، debatching رمح، جهاز التحكم التوتر وهلم جرا.

• إطار الماكينة: العمود الرأسي الأوسط يعتمد 280 قناة الصلب × 82mm و، متصلة بواسطة السكك الحديدية عرضية. كلا الجانبين مصنوعة من 140 × الصلب قناة 6MM، مع قاعدة انشاء منصتين، أرجوحة الذراع التي أدلى بها لوحة للدروع تنحنح. في إطار آلة كله هو مستقر وتعيين العميقة.

• الانتقالية الأسطوانة دليل: قطر دليل بكرة العلوي قذائف 125mm. اثنين من بكرات دليل الانتقالية لديها قطرها 100mm.

• قطع البث: الأسطوانة الدوارة الصحافة المبادرة عن طريق محرك 1.5KW AC إتصال المخفض مباشرة من خلال سحب انتقال رمح.

• هوائي جهاز الضغط: يتكون من رذاذ النفط، ضغط صمام، مقياس ضغط الدم، صمام اتجاهي، 2 أداء الضريبة على القيمة المضافة والمشتركة الخ

• مبادرة ضغط الأسطوانة: قطر 220MM. مصنوعة من أنبوب A3 سلس الصلب (φ219 × 10MM) ملفوفة بواسطة 2.5MM لوحة الفولاذ المقاوم للصدأ الخارجية.

• لف بكرة: مصنوعة من 3mm ولوحة الفولاذ المقاوم للصدأ، شبكة قطر: 8MM

• الكثافة: 5102 / متر مربع غطاء ولد في كلا الجانبين، ليس من السهل فقط لادخال محور، ولكن أيضا ضمان تدفق السوائل عندما تجوب والتبييض.

• سيطرة التوتر الجهاز: التوتر صمام يقرره جزء الكهربائية والتي يقوم بها مخلب مسحوق مغناطيسي.

2. تركيب وتعديل:

1. خط الوسط مارك للتركيب في الامتثال مع خطة المؤسسة. تأكد من أن جميع من أسس الحفرة وفق خط الوسط وعلامة خط الوسط الجزء الآخر.

2. تأكد من كل حفرة الأساس في الحجم المطلوب والعمق.

3. الحفاظ على شقة ومرتبة عن سطح الخرسانة.

4. إعداد الترباس الأساس لsoleplate ووضعها في حفرة الأساس، تثبيت إطار آلة.

خط وسط 5. إطار آلة يجب أن تتداخل مع خط وسط groundsill، وضبط تحمل الحديد والترباس قابل للتعديل أفقيا، عبر التفاف الإطار آلة ينبغي أن تستقيم مع خط وسط groundsill ل.

6. تأكد من ذراع ودرجة موازية حول تثبيت إطار آلة بواسطة إحداثيات خط

7. تركيب أجزاء أخرى في إطار آلة والتأكد من مستوى ودرجة موازية.

8. تركيب دليل بكرة، كل منها يجب الحفاظ على مستوى وبالتوازي مع بعضها البعض.

9. ملء ملموسة في حفرة الأساس. تأكد من استقامة الترباس الأساس.

10.Make من أن مستوى ودرجة موازية من كل الأسطوانة دليل، والحفاظ على مرونة. يمكن أن يكون من الأجزاء المتحركة بمرونة تركيب وإزالة. تأكد من ضيق عجلة السلسلة.

11. ربط الدوائر الكهربائية

12. برغي أسفل الترباس الأساس بعد صب الخرسانة، ومستوى درجة الاختيار.

13. استكمال تركيب خط أنابيب الخارجي والهواء الكهربائية ومضغوط جاهز للتشغيل.

3. إعداد وتشغيل

تحقق تزييت عن تحمل والمخفض تماما، والحفاظ على نظافة دليل الأسطوانة.

التكليف: إدراج رمح debatching لأنابيب بطانة وتعديله إلى موقف وسط، ورفع فائف القماش وجعل بالتوازي debatching رمح مع رمح التثبيت، وتحريك غطاء لdebatching رمح وتشديد عليه.

اختبار تشغيل مع القماش: التحقق من الجهاز عند تشغيله في سرعة دليل القماش، وترتفع إلى سرعة الميكانيكية تصنيفا تدريجيا عندما يكون تحت حالة طبيعية،

إعداد وضبط صمام التوتر، وفحص الاختلاف من التوتر النسيج و.

4. الصيانة

• خذ القماش لتخزين الرف بعد اللف، وإزالة الحمل، تشاك ومحوري.

• إيقاف إمدادات الطاقة وامدادات الغاز. تنظيف السطح من دليل الدوارة.

• تليين كل حمل ونقل سلسلة بانتظام.

• التحقق من كل تأثير، إصلاح أو استبدالها في الوقت المناسب.

• تحقق القابض القوة المغناطيسية بانتظام، إصلاح أو استبدالها في الوقت المناسب

• إيقاف إمدادات الطاقة العام في الوقت المناسب عندما توقفت الآلة.
