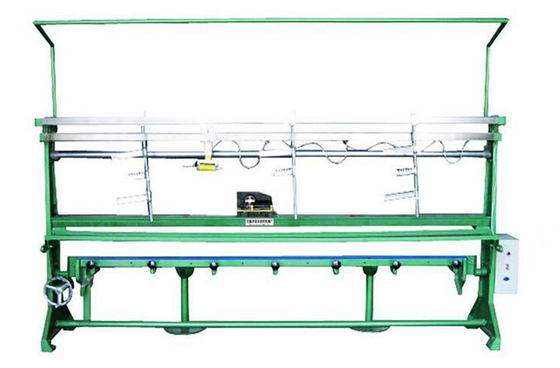

8-16 خطوط آلة reeding التلقائي / غزل آلة صباغة مع 3 × 10 × 70 مم

8-16 خطوط GA177 التلقائي آلة reeding / غزل آلة صباغة مع 3 × 10 × 70 مم

تطبيق:

هذا النوع من آلة يمكن تطبيقها على مشروع heddle، رسم في وريد لتلوح في الأفق والتي على حد سواء

الغرض Reeding:

Reeding يعني يجب أن يكون الغزل موضوع في متسابق الغزل، heddle والصلب القصب في الامتثال مع هيكل الغزل الأصلي قبل رفع لتلوح في الأفق، من أجل تشكيل السقيفة للنسيج وجعل المكوك إدخال ABB إلى خيوط النسيج المطلوب.

يأخذ Reeding عملية مكان آخر في الغزل عملية إعداد. انها بسيطة ولكنها مهمة جدا. وسيكون جعل تأثير كبير والضرر، وإذا كنا لا تولي اهتماما لهذه العملية. Reeding يعني تلقائيا ليس فقط توفير الوقت والكفاءة، ولكن يعني أيضا مصلحة اقتصادية مباشرة. ويمكن اعتبار هذا الجهاز مثل معدات مثالية لreeding في عملية النسيج.

ميزة الميكانيكية الرئيسية:

هذا الجهاز لديه بنية بسيطة وبالضبط الحركة والغزل الفاصل مستقرة وبشكل واضح. بسهولة تشغيلها وصيانتها. لديها تطبيق المتنوع (مع المكوك أو بدون مكوك.)

ميزة التقنية الرئيسية:

1 نوع: مشروع heddle تلقائيا، رسم في والقصب.

2. قطارة المتاحة: 6 خطوط.

3. متاح heddle. 8-16 خطوط.

ارتفاع 4. الصلب القصب. 150 mm≥mm (تعديل)

المتاحة الشفاه تلوح في الأفق شعاع ماكس. قطر: ≤1200 °

5. 3 × 10 × 70 مم

6. تشاك: D400-4A متاح تشاك المغناطيس 3 × 10 × 100 ملم (بدون مكوك) 3 × 10 × 70 ملم (مع مكوك)

7. آلية السيارات: تلقائيا رش (نموذج: 88-21 جهاز كمبيوتر شخصى 1).

تلقائيا تشاك (نموذج G177-0300 1stand)

تلقائيا الجهاز القصب (نموذج 0400 1 موقف)

البعد 8.Overall والوزن

ملاحظة: تشمل العليا مصباح ضوء النهار، عرض يتضمن قاعدة تشوه تلوح في الأفق.

مبدأ العمل :

ويتكون هذا النظام من دليل rail0114 وقطع جنبا إلى جنب 0300، المسمار حلقة D000-1،4 بالكهرباء القصب (أو الفرامل الخدمة) الخ

مبدأ العمل: تثبيت المغناطيس الأبدي للاتصال القطب electromagne وانشاء الربيع إعادة تعيين في رأس تشاك، تثبيت مفتاح الاتصال في مقبض reeding إبرة. بدوره على التبديل على مقبض (أو الفرامل الخدمة)، تشغيل كهربائي، الأبدي المغناطيس مسة غزل متسابق واللحاق الغزل متسابق وإعادة بحلول الربيع، هنا كل متسابق الغزل وسيتم تقسيم ومعلقة على ارتفاع تصنيفا لمواجهة عملية بالقطع. ويعتبر هذا الاقتراح تماما. خذ الحركة تتحول باستمرار.

نظام تقسيم تلقائيا

وهو يتألف من rail0122A دليل، رش (نموذج 88-2) وغيرها.

مبدأ العمل: انشاء رش لتوجيه السكك الحديدية، بدوره على إمدادات الطاقة، وبدء تشغيل المحرك يعمل، وتقسيم الغزل عبر القطب محرك دودة وتقسيم المسمار، 3times تمشيط و2times ترتيب بواسطة المسمار غزل موضوع سوف يتحول إلى تقسيم الحلزون الحوض الصغير وسيتم نشر، عندما تلبية متطلبات وأول مفتاح الاتصال الغزل التي تعمل باللمس، ودفع الارتباط رافعة، وقطع الدائرة أسفل، توقف المحرك، بعد reeding الغزل، سيتم إعادة رافعة رابط بحلول الربيع، دائرة تشغيل، بدء تشغيل المحرك قيد التشغيل. خذ الحركة تتحول باستمرار.

العلاقة بين التحول عجلة دودة، رافعة دودة وكثافة الغزل.

من أجل جعل الغزل تقسيم بالضبط وخفض الرأس فارغة ومزدوجة، ينبغي للدوران تقسيم المسمار حفاظ على انسجاما مع الإجراءات دليل فصاعدا. إن لم يكن، وسوف يكون أبطأ عملية التوجيهية. وبالتالي، يجب أن تتغير عجلة دودة ودودة رافعة (0918،1917) عندما تغيرت النسيج. لجعلها تتوافق مع بعضها البعض.

حساب الصيغة:

تقسيم كثافة المسمار دوران المنوال شعاع: (1 جهاز كمبيوتر شخصى / 100CM) = 10 × trechometer فصاعدا (سم)

مخطط الرسم البياني:

هذا الجهاز تعتمد تسيطر commutate السيليكون، وجعل 220V أو 380V AC التيار الكهربائي إلى 12V أو 36V الضغط المنخفض سلامة AC إمدادات الطاقة، واستبدال 522 تتابع التقليدية وتجنب النار خطير. البحث والتطوير والتطبيق التي تملكها من قبل مهندسينا.

إرفاق مخطط الرسم البياني.

قطعة منفصلة:

التبديل دودة العجلات: (0918) دودة: 15T، 18T، 28T، 35T (اختياري 2 مجموعات)

كليب الاعوجاج: 1 قطعة

كليب Heddle: 1 قطعة

4 reeding إبرة:

المغناطيس 2 تشوك (D415)

الربيع 2 إعادة تعيين (0308)

الربيع 2 إعادة تعيين (0915)

مستندات مرفقة

التعليم، الخطوط العريضة آلية وإصدار الشهادات

صيانة:

لجعل النظافة حول الجهاز، ويجب على كل نقلة حفاظ على نظافة وتليين فتحة النفط للحد من البلى. متطلبات الصيانة للاستخدام اليومي:

8 ساعات.

نظيفة والنفط: كل تحول

فحص وتفتيش: كل أسبوع

مسح وإصلاح: كل شهر
